渦流陣列檢測

　　渦流陣列技術

　　渦流陣列技術(ECA)以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈，并解讀來自這些感應線圈的信號。通過使用多路技術采集數據， 可避免不同線圈之間的互感。

　　OmniScan? ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈(使用外部多路器可支持的感應線圈多達64個)。操作頻率范圍為20 Hz～6 MHz，并能選擇在同一采集中使用多頻。

　　渦流陣列的優勢

　　同單通道渦流技術相比，渦流陣列技術具有下列優勢：

　　檢測時間大幅度降低。

　　單次掃查覆蓋更大檢測區域。

　　減小了機械和自動掃查系統的復雜性。

　　提供檢測區域?qū)崟r圖像，便于數據的判讀。

　　極好地適用于對那些具有復雜幾何形狀的部件的檢測。

　　改進了檢測的可靠性和檢出率(POD)。

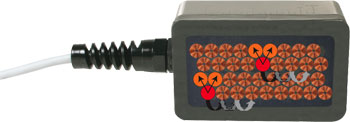

　　渦流陣列探頭

　　Olympus NDT制造的R/D Tech? ECA探頭可適用于廣泛的應用領域。根據缺陷的不同類型或者被測工件的形狀，可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷，以及多層結構中如裂紋及腐蝕等近表面的缺陷。

　　傳感器之間的多路轉換技術。

　　渦流陣列探頭可以省掉兩軸掃查中的一軸，使渦流設置具有更大的靈活性。

　　探頭可以做成不同的形狀和尺寸，以更好地適應檢測部件的外形。

　　用于腐蝕檢測的發射-接收探頭可以探到鋁材料中6毫米(0.25英寸)的深度。

　　用于表面裂痕檢測的發射-接收探頭以及一個可選編碼。

　　用于表面裂痕檢測的絕對式探頭。

　　渦流陣列軟件

　　簡單的數據采集和分析顯示

　　C掃描視圖中的數據采集，可快速有效地檢測缺陷。

　　分析模式下的數據選擇，可在阻抗圖和帶狀圖中瀏覽信號。

　　波幅、相位和位置測量。

　　可調彩色調色板。

　　大尺寸阻抗平面圖和帶狀視圖，與常規單通道ECT探頭檢測相適應。

　　校準向?qū)?/span>

　　分步進行。

　　一組中的所有通道可被同時校準，每個通道各有自己的增益和旋轉。

　　波幅和相位可以根據不同的參考缺陷設定。

　　報警

　　3個報警輸出可將指示燈、蜂鳴器和TTL輸出組合到一起。

　　可以在阻抗圖中定義不同的報警區形狀(扇形、長方形、環形等)。

　　自動探頭識別和配置

　　探頭被連接后，C掃描參數和多路器的順序即可被自動設置。

　　頻率范圍保護可避免損壞探頭。

　　分析模式下的求差工具

　　該功能可去除在相鄰?fù)ǖ篱g的提離變化。

　　高級實時數據處理

　　實時數據插值可以改進缺陷的空間顯示。

　　使用兩個頻率，可生成一個MIX信號，以去除干擾信號(如：提離、緊固件信號等)。

　　數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例：在搭接處邊緣檢測出裂紋，因為該處厚度出現急劇的變化。經濾波的數據可以改進檢測效果，特別是對小裂紋而言。
